詳細資料：

法蘭端閥門設計結構和特征：
法蘭閥門符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

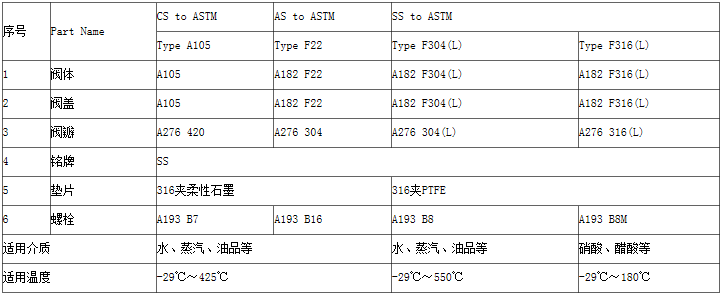

標準材質明細表

注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

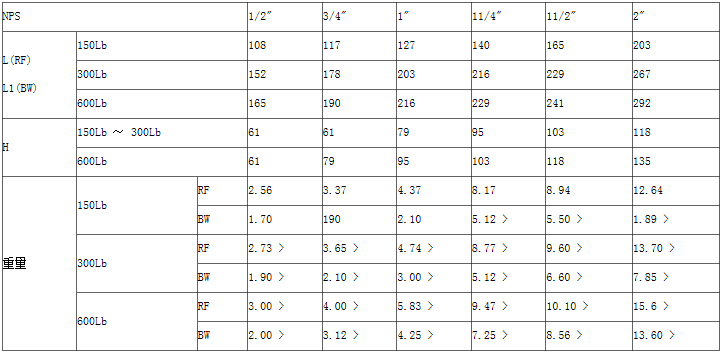

尺寸（mm）和重量（kg）

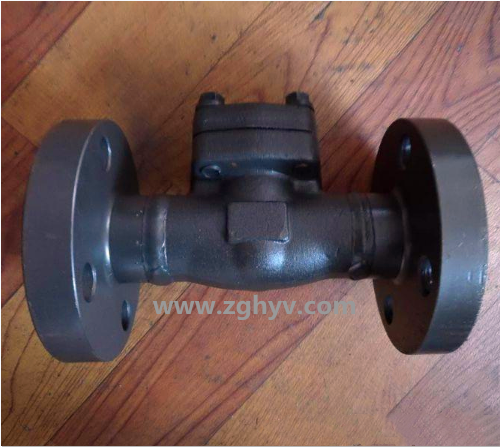

H44H、H44Y型鍛鋼法蘭止回閥【結構特點】

1、導向筋上堆焊硬質合金閥體上腔導向套采用不銹鋼材料制成保證閥瓣動作靈活；

2、閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成硬度高、抗沖蝕、經久耐用；

3、 的壓力密封設計和高純石墨墊片環以確保高氣密；

4、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好；

5、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生的猛烈沖擊。

鍛鋼止回閥參數：

公稱通徑：DN15-DN50(1/2"-2")
公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)
適用溫度：-29℃~550℃
適用介質：水、油品、蒸汽、硝酸、醋酸等
閥體材質：鍛鋼、鍛不銹鋼
連接方式：法蘭連接
設計制造：API6D、BS1868
法蘭尺寸：ANSI B16.5；JB79
檢查試驗：API 598；GB/T13927；JB/T9092

注：此外形尺寸為150LB壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口H41Y法蘭鍛鋼止回閥有二種體蓋連接設計形式： 種是體蓋螺栓連接鍛鋼止回閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修;第二種體蓋全焊密封鍛鋼止回閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，全焊密封，優點是無泄漏。

訂貨須知：

    一、①H41Y法蘭鍛鋼止回閥產品名稱與型號②H41Y法蘭鍛鋼止回閥口徑③H41Y法蘭鍛鋼止回閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
