詳細資料：

結構簡述

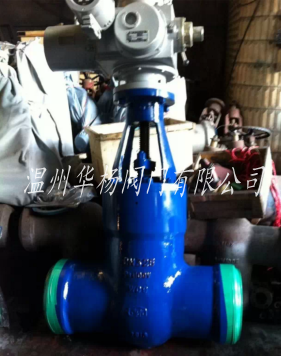

1、采用壓力自緊式密封結構，彈性閘板，兩端支管為焊接連。  2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。 閥瓣密封面經硬化氮化處理。  3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。  4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有**電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作。可根據用戶要求選配揚州電力設備修造廠引進西門子技術生產的2SA30系列、上海自動化儀表股份有限公司十一廠引進英國ROTORK生產的A系列、瑞基測控設備有限公司生產的RA系列電動頭。

電站閘閥相關標準 　　

JBT 3595-2002電站閥門 一般要求 　

JB/T 5263-2005 電站閥門鑄鋼件技術條件 　　

JB/T 4018 電站閥門 型號編制方法 　　

DL 959-2005 電站鍋爐安全閥應用導則 　　

DLT 531-1994電站高溫高壓截止閥閘閥技術條件 　　

DLT 641-2005 電站閥門電動執行機構 　　

DLT 850-2004 電站配管 　　

GB 10869 電站調節閥技術條件 　　

GBT 10868-2005 電站減溫減壓閥 　　

【Z961Y壓力自緊密封閥蓋電動閘閥特點】

1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。閘板為楔式彈性單閘板或楔式雙閘板結構.

6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360度均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

安裝說明

1、電動閘閥必須垂直安裝，閥桿向上，介質流向可從任何一側流入。
2、電動裝置安裝在環境溫度為一20"C～+40℃，相對濕度≤80％無腐蝕，無爆炸性氣體環境中。
3、電動裝置用于管道溫度低于350"(：時，則采用半流體鋰基潤滑油(Q／sYl002—65) 用于管道溫度高于350~(：時，則采用GB492—2N一4鈉基潤滑脂進行潤滑。

【Z961Y壓力自緊密封閥蓋電動閘閥特點】

  1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

  2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

  3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

  4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

  5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。閘板為要楔式彈性單閘板或楔式雙閘板結構.

  6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360度均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

  7、中部無閥蓋壓力自緊式連結

  8、閘板/閥座雙面堆焊鉆基硬質合金

  9、抗高溫蠕變設計

  10、閥桿采用滲氮型沉淀硬化不銹鋼

  11、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動

訂貨須知：

    一、①Z61Y-P54100V電站閘閥產品名稱與型號②Z61Y-P54100V電站閘閥口徑③Z61Y-P54100V電站閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
