詳細資料：

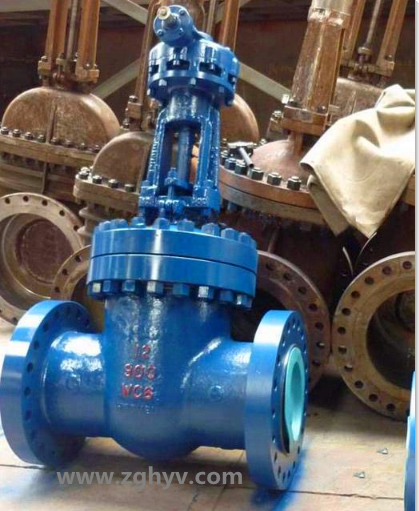

Z540Y齒輪閘閥結構特點
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外 標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對 合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

齒輪閘閥結構簡述：
1. 支管兩端為焊接連接結構。閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門主要通過閥蓋上的平齒輪機構及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動，互換性能好。　
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。

產品特點
1．電動球閥流體阻力小,是所有閥類中流體阻力Z小的一種,以AC220V,AC380V或DC24V電源電壓作動力,接受(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出的扭矩轉動球體0~90o.,就能完成啟閉動作或調節動作.
2．球芯通道平整光滑,不易沉積介質,可以進行管線式通球.結構簡單,重量輕,密封性能好. 特別適用于要求零泄漏率的場合.
3．采用HL型,3810R型,PSQ型角行程全電子式電動執行機構為O型球閥的驅動裝置,機電一體化的結構設計,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,以AC220V或AC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC,0-10mA DC或1-5V DC,0-10V DC),
將此轉變成與輸入信號相對應的位移,以角度位移(0~90o.)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作.(二位開關式接受AC220V或AC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號).是一種高精度,高性能,高可靠性類產品.

【結構示意圖】

【性能參數】

【零件材料】

【外形尺寸】

訂貨須知：

    一、①Z540Y齒輪閘閥產品名稱與型號②Z540Y齒輪閘閥口徑③Z540Y齒輪閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
