????詳細資料:

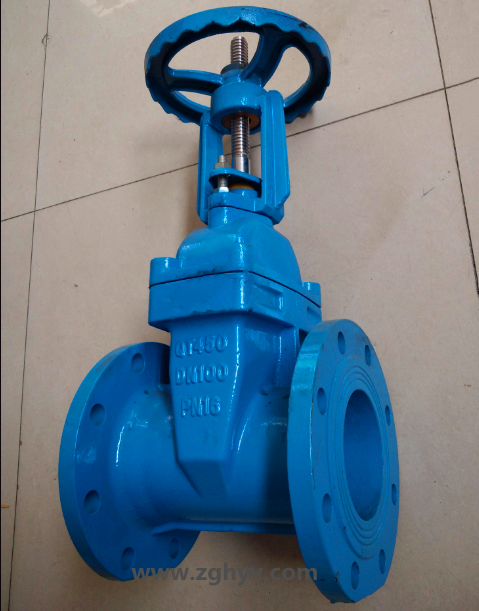

RRHX/Z41X-16明桿彈性座封閘閥的優勢：
1、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
2、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
3、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
4、形體簡單，結構長度短，制造工藝性好，適用范圍廣。
5、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
6、結構長度（系殼體兩連接端面之間的距離）較小。
7、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
8、介質可向兩側任意方向流動，易于安裝。
RRHX/Z41X-16明桿彈性座封閘閥除具有結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活等優點之外，并可以較直觀閥門開度，啟閉迅速可靠，故常應用消防及工業系統。一般安裝于距地面較高位置。

明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常用于消防及工業系統。一般安裝于距地面較高的位置。我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與 的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
明桿彈性座封閘閥技術參數
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等

明桿彈性座封閘閥主要零部件材料

明桿彈性座封閘閥主要外形連接尺寸

結構示意圖

主要技術參數

公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598

【質量保證】

　　1. 產品設計制造工藝及加工措施：

　　1.1 閥門主要零件材料化學成份、機械性能符合中華人民共和國國家材料標準的規定。鑄件表面質量按國家的規定，材料的修補焊接按ASME B31.3的規定。

　　1.2 閥門閥體的材料有專門定點的合格分供商廠家提供，對閥門閥體材質的質量有嚴格的人員把關，毛坯出廠提供合格證和材質檢驗報告。

　　1.3 閥門外表內腔均經噴丸、打磨處理，并經高壓防銹液清潔內腔污漬后高溫加熱去油污噴涂防銹劑。

　　2.本廠閥門產品的制造精度有工藝、工裝保證，設計制造按有關設計工藝標準嚴格執行。每一個生產工序有檢驗把關，對每一個零件檢驗，產品裝配后對每一臺閥門進行性能和壓力試驗，符合產品設計圖和生產、制造標準。

　　3.本廠閥門產品生產過程采用 的工藝加工手段，擁有各類完善的機械加工及檢測設備，能滿足產品設計及工藝要求，滿足產品設計圖的需要。

　　3.閥門整臺組裝后，按國家檢驗標準進行閥門壓力試驗和整體調試，使閥門運轉靈活、無卡阻現象，密封件應接觸良好，以保證閥門熱態工作運行條件下，動作靈活，密封良好。

　　4.閥門調試完畢后，整體包裝汽車運輸Z現場。

　　5.未盡事宜按有關規范、標準執行。

　　【工廠檢驗】

　　1.所有閥門產品及其主要零部件，出廠前必須進行測試檢驗，合格后方能出廠。

　　2.閥門及其附件的承壓部分均需在廠內分別進行水壓強度試驗，試驗壓力為公稱壓力的1.5倍，保壓10分鐘，以無滲漏水和無結構損傷為合格。

　　3.閥門總裝后應進行密封性水壓試驗，試驗壓力取1.1倍公稱壓力，保壓10分鐘，以無滲漏現象為合格。

　　4.按API 598的規定進行0.6MPa的氣密封試驗。

　　5.閥門總裝后，應進行啟閉試驗，以保證動作的靈活性及全開、全關位置的正確。

　　6.未盡事宜按有關規范、標準執行。

訂貨須知：

    一、①RRHX/Z41X明桿彈性座封閘閥產品名稱與型號②RRHX/Z41X明桿彈性座封閘閥口徑③RRHX/Z41X明桿彈性座封閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。????
