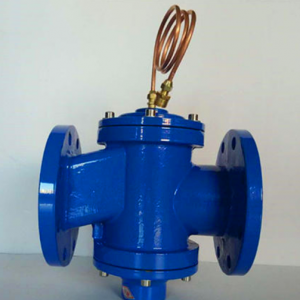

產品概述

    控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且開閉緊密不漏水。

結構特點

    水力控制閥就是用水壓控制的閥門,它由一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成。根據使用目的、功能及場所的不同可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、泄壓閥、水力電動控制閥等。

    水力控制閥分隔膜型和活塞型兩類,工作原理相同,都是以上下游壓力差△P為動力,由導閥控制,使隔膜(活塞)液壓式差動操作,完全由水力自動調節,從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜(活塞)上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值,所以將主閥閥盤推到完全開啟的位置;當進入隔膜(活塞)上方控制室的壓力水不能排到大氣或下游低壓區時,作用在隔膜(活塞)上方的壓力值就大于下方的壓力值,所以就會把主閥閥盤壓到完全關閉的位置;當隔膜(活塞)上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤就處于調節狀態,其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥盤的調節位置。

主要技術參數壓力等級：PN10、PN16、PN25隔膜式：DN20～450活塞式：DN500～750介質溫度：0～80℃ 主要外形尺寸(法蘭連接尺寸:PN10、PN16按GB4216，PN25按GB9113.4)公稱通徑DN(mm)尺寸LA1AH1HF20150130325179212116251601303251792121163218013032517921211640200140335210265168502031403352102651686521614033521531018080241145345245350210100292155365305460284125330165385365520310150356180410415570370200450205465510840463250500225505560890525300560245545658103062535062027559569610907054007002856257351150778450780285625735115077850085041078075011106906009804568888501286785

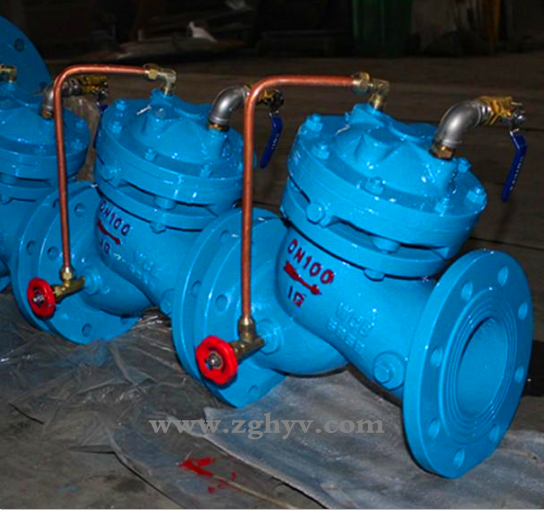

100X遙控浮球閥性能特點：

◎結構新穎合理、合理運用液壓原理控制論

◎工作平穩可靠、流量大

◎閥瓣快開慢閉、無水錘沖擊(關閉時間可調)

◎止回密封效果好、使用壽命時間長

◎安裝維修方便

100X遙控浮球閥維修保養與故障排除：

主閥的拆卸：(1)取下外部配管及控制閥;(2)按對角線對稱松開螺母，擰入頂絲，卸下閥蓋，取出彈簧；(3) 擰下閥桿止退螺母，取下膜片壓板及膜片；(4)取出閥瓣，膠墊壓板和大“O”型膠圈：(5)逆時針?biāo)砷_閥座，取出石棉墊圈。

遙控浮球閥主要零件材料公稱壓(Mpa)殼體試驗壓力(MPa)密封試驗壓力(MPa)適用介質介質溫度(℃)1.01.51.1水0-801.62.41.762.53.752.75 零件名稱零件材料閥體 閥蓋WCB閥座 閥盤銅合金密封圈 O型圈丁腈橡膠閥桿2Cr13彈簧50CrVA針型閥銅合金球閥銅合金浮球閥銅合金微型過濾器不銹鋼

安裝圖紙

訂貨須知：

    一、①100X遙控浮球閥產品名稱與型號②100X遙控浮球閥口徑③100X遙控浮球閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A揚的閥門為您審核把關。
