詳細資料：

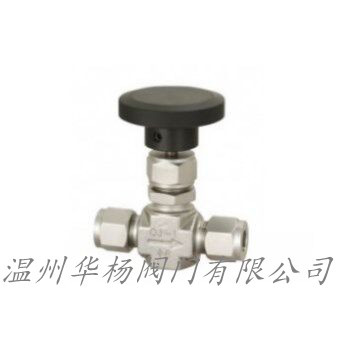

    QJ-1氣動管路截止閥根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

1、設計制造：GB/T 12224-1989；JB/ T 7747-1995
2、連接形式：卡套式 內螺紋連接
3、結構特征：熱鍛壓閥體 錐面密封；浮動閥瓣
4、閥門檢驗和試驗：GB/T  13927-1992
5、材料：碳鋼按GB/T  12228-1989的規定
                 不銹鋼GB/T    1220-1989的規定

QJ-1氣動管路截止閥性能規范

單位：MPa

QJ-1氣動管路截止閥主要零件材料

QJ-1氣動管路截止閥主要外形尺寸

QJ-1氣動管路截止閥Z明顯的優點是：
（l）在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨。
（2）開啟高度一般僅為閥座通道直徑的l/4，因此比閘閥小得多。
（3）通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。但是，截止閥的缺點也是不容忽視的。其缺點主要是流阻系數比較大，因此造成壓力損失，特別是在液壓裝置中，這種壓力損失尤為明顯。

QJ-1A QJ-1B QJ-1C 氣動管路截止閥特性：

Features:
1. 公稱壓力Nominal Pressure：≤1.5MPa

2. 適用介質Applicable medium：氣體air
3. 連接形式Mode of Connection:卡套連接Bite type connection
4. 材質Material:20#,A105,SS304,SS316,SS316L,1Cr18Ni9Ti

5. 公稱通徑Nominal Bore Size: DN6,DN8,DN10,......

訂貨須知：

    一、①Q(mào)J-1氣動管路截止閥產品名稱與型號②QJ-1氣動管路截止閥口徑③QJ-1氣動管路截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
